Приемка молока

Применение

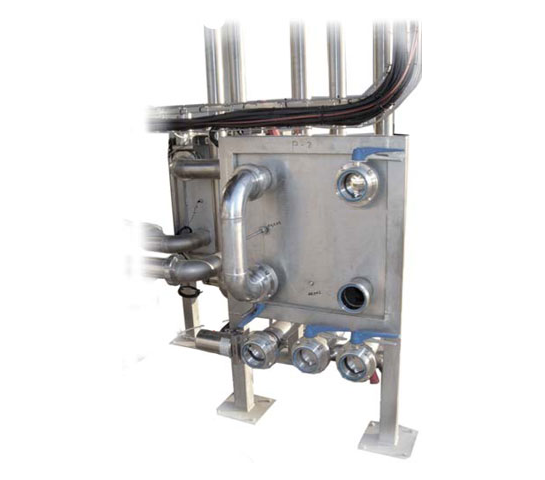

Установка для приёмки молока предназначена для молочных заводов и сыроварен.Данная установка производит приёмку молока, удаляет расстворённый в нём воздух,проводит учёт и подаёт молоко на следующий этап производства.

Принцип работы
Молоко, особенно при низких температурах, чрезмерно насыщается воздухом в форме мелких пузырьков (до 4%). После фильтрации молоко переливается в небольшую ёмкость таким образом, чтобы удалить расстворённый в нём воздух. Центробежный насос подаёт молоко на следующий этап.

Конструкция и характеристики
Гигиеничная система, установка на раме.
Молоко из цистерны принимается в ёмкость на 100л. Ёмкость снабжена дыхательным клапаном и датчиками мак./мин. уровня.
На выходе из ёмкости центробежный насос подаёт молоко через фильтр и электромагнитный расходомер на следующий этап производства.
Центробежный насос, расходомер и датчики уровня регулируются с контрольной панели, которая находится непосредственно на раме установки.
Три размера установки в зависимости от объёма производства.
Установка подготовлена для мойки CIP.

Материалы
Металлические детали в контакте с продуктом AISI 316 L
Другие метал. детали и контрольная панель AISI 304
Обработка внеш. поверхности ёмкости струйная
Обработка внутр. поверхности ёмкости матовая полировка
Прокладки EPDM согласно FDA 177.2600
Торцевое уплотнение насоса С/StSt/EPDM
Дыхательный клапан AISI 316L

Опции
Клапаны без C-TOP, с детекторами на приводе
и соленоидными клапанами в контрольной панели.
Клапаны с ручным приводом.
Присоединения DIN, SMS, RJT, etc.
Частотный преобразователь для центробежного насоса.
Различные фильтрующие элементы.

Технические спецификации
Ёмкость: 100л.
Магнитный расходомер.
Вибрирующие датчики уровня из нерж.стали.
Присоединения Clamp.
Дисковые затворы и один многоходовой клапан на входе в ёмкость.
Клапаны приводятся в действие пневмоприводами одинарного действия и
контрольной насадкой CTOP с одним соленоидным клапаном и одним датчиком.
Пневмоприводы: 6 – 8 бар.
Фильтр с присоединением Clamp и фильтрующий элемент с отверстиями 0,5мм.
Дыхательный клапан.
Установка на раме с сайлентблоками.
Контроль ПЛК.
